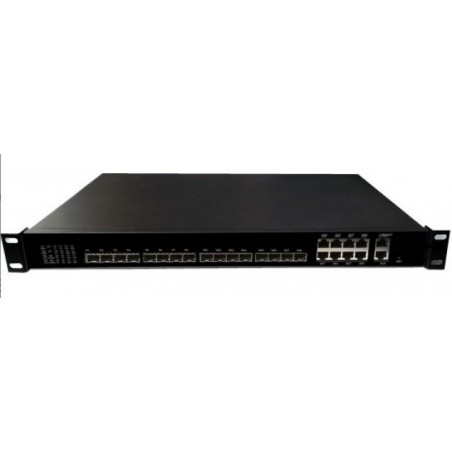

WDS1U8PGE 1U 8PON GEPON OLT, Chipset Cortina CS8032, CLI, WEB, SNMP management
EPON OLT jednotky WDS1U8PGE jsou osazeny značkovým čipsetem Cortina CS8032, jejich výkon a signálová úroveň je tedy na velice vysoké úrovni a zajistí pro vaši sít široké pokrytí stabilním signálem. Tepelná odolnost byla také otestována při dlouhodobém testu při teplotě přes 40C. Velkou výhodou je také DUAL POWER napájení, tedy jednotky mají dva redundantní zdroje ! Wodaplug Pizza-Box OLT serie má standardní velikost 1U pro 19" "rack mount". Výhodou této OLT jsou malá velikost, jednoduchost instalace a managementu, flexiblita a výkonnost. Wodaplug WDS1U8PGE nabízí 8GE a 8 SFP slotů - interface pro uplink, a 8 EPON portů pro downstream. Podporuje aľ 512 (8*64) ONU v 1:64 rozbočení PLC pasivními splittery .
Pravidla bezpečnosti
Zásady doručování
Reklamační řád
WDS 1U8PGE GEPON OLT – 1U rackmount, 8 PON ports, Gigabit Ethernet, WEB + CLI + SNMP management
Pasivní optická síť (PON, Passive Optical Network) se skládá ze zakončení optického vedení (Optical Line Termination, OLT) na centrální straně sítě, na něľ se připojují rozvětvenou strukturou optické rozbočovače - splittery. K nim se připojují koncové optické sí»ové jednotky (Optical Network Unit, ONU) nejčastěji do stromové, případně kruhové nebo hvězdicové topologie. Vzdálenost mezi OLT a ONU můľe být aľ 20km.
GEPON (Gigabit Ethernet PON) je v dnešní době nejrozšířenější a nejvyvinutější technologií pro pasivní optické sítě. Mezi její přednosti patří snadná správa, cenová efektivita a snadná údržba. Je dobrou volbou pro aplikace FTTH. Podporuje různé implementace FTTx (např. FTTH, FTTC, FTTN, FTTB a FTTP). Flexibilní šířka pásma s rychlostí od 39/39 Mbps do 1.25/1.25 Gbps podle požadavků předplatitele. Niáší celkové investiční náklady, nižší provozní náklady (s využitím ověřeného centralizovaného síťového management EMS – Element management system nebo CLI dávkového managementu s podporou šablon pro ONU)
EPON OLT jednotky WDS1U8PGE jsou osazeny značkovým čipsetem Cortina CS8032, jejich výkon a signálová úrověň je tedy na velice vysoké úrovni a zajistí pro vaąi sít ąiroké pokrytí stabilním signálem. Tepelná odolnost byla také otestována při dlouhodobém testu při teplotě přes 40C. Velkou výhodou je také DUAL POWER napájení, tedy jednotky mají dva redundantní zdroje !
Wodaplug Pizza-Box OLT serie má standardní velikost 1U pro 19" "rack mount". Výhodou této OLT jsou malá velikost, jednoduchost instalace a managementu, flexiblita a výkonnost.
Wodpalug OLT můľete pouľít pro “Triple-Play” aplikace, CPN, IP kamery, Enterprise LAN sítě a IOT aplikace. Naąe produkty jsou vysoce výkonné díky pouľití toho nejlepąího čipsetu – CORTINA CS8032 Chipset !
Wodaplug WDS1U8PGE nabízí 8GE a 8 SFP slotů - interface pro uplink, a 8 EPON portů pro downstream. Podporuje až 512 (8*64) ONU v 1:64 rozbočení PLC pasivními splittery .
Optická sí» se chová transparentně jako chytrý switch, je moľné konfigurovat VLANy pro jednotlivé porty koncových ONU. Konfigurace ONU je jednoduchá díky ąablonám (4 a 8 portové OLT jednotky nabízí template management !!) , nově připojená ONU si tedy stáhne konfiguraci dle přednastavené ąablony(provisioning). Konfigurace OLT jednotky je moľná přes WEB management, či přes dodávaný EMS konfigurační software – centrální management (zaloľený na SNMP a potřebuje mySQL a daląí instalaci SW na PC) a nebo pomocí telnet a CLI (standardní command line interface). Standardem je také podpora protokolu SNMP (mibs).
Navštivte naši sekci download - datasheety, manuály, firmware ...na wodaplug.eu
WDS1U8PGE OLT Series 8 PORT with WEB, CLI and EMS management, dual power - redundant PSU
Wodaplug OLT series products is 1U high 19 inch rack mount product. The features of the OLT are small, convenient, flexible, easy to deploy, high performance. It is appropriate to deploy in an compact room environment.
The OLT can use for “Triple-Play”, CPN, IP Camera, Enterprise LAN and IOT applications. It is a high cost performance products.
WDS1U8PGE 8PON Ports 1U OLT
WDS1U8PGE 8PON Ports 1U OLT
WDS1U8PGE provides 8GE(copper)and 8SFP slots Combo interface for uplink, and 8 EPON ports for downstream. It can support 512 ONU under 1:64 splitter ratio.
Specifications
Item |
WDS1U4PGE |
WDS1U8PGE |
||
Chassis |
Rack |
1U 19 inch standard box |
1U 19 inch standard box |
|
Slots |
NA |
NA |
||
Uplink Port |
QTY |
8 |
16 |
|
Copper |
10/100/1000M auto-negotiable,RJ45:8pcs |
10/100/1000M auto-negotiable,RJ45:8pcs |
||
SFP |
4 SFP slots(Combo) |
8SFP slots(Combo) |
||
PON Port |
QTY |
4 |
8 |
|
Physical Interface |
SFP Slots |
SFP Slots |
||
Connector Type |
1000BASE-PX20+ |
1000BASE-PX20+ |
||
Max splitting ratio |
1:64 |
1:64 |
||
Management Ports |
1*100BASE-TX out band port 1CONSOLE port |
|||
PON Port Specification (Apply to C-Data PON module) |
Transmission Distance |
20KM |
||
PON port speed |
Symmetrical 1.25Gbps |
|||
Wavelength |
1490nm TX,1310nm RX |
|||
Connector |
SC/PC |
|||
Fiber Type |
9/125μm SMF |
|||
TX Power |
+2~+7dBm |
|||
Rx Sensitivity |
-27dBm |
|||
Saturation Optical Power |
-6dBm |
|||
Management Mode |
SNMP, Telnet, CLI management mode. |
|||
Management Function |
Fan Group Detecting Port Status monitoring and configuration management; Layer-2 switch configuration such as Vlan, Trunk ,RSTP,IGMP ,QOS, etc; EPON management function: DBA ,ONU authorization, ACL ,QOS ,etc; Online ONU configuration and management User management Alarm management |
|||
Layer-two Switch |
Support port VLan and protocol Vlan Support Vlan tag/Untag ,vlan transparent transmission; Support 4096 VLAN Support 802.3dd trunk RSTP QOS based on port ,VID,TOS and MAC address IGMP Snooping 802.x flow control Port stability statistic and monitoring |
|||
EPON Function |
Support port-based rate limitation and bandwidth control; In compliant with IEEE802.3ah Standard Up to 20KM transmission Distance Support data encryption, group broadcasting, port Vlan separation , RSTP, etc. Support Dynamic Bandwidth Allocation (DBA) Support ONU auto-discovery/Link detection/remote upgrade of software; Support VLAN division and user separation to avoid broadcast storm; Support various LLID configuration and single LLID configuration .Different user and different service could provide different QoS by means of different LLID channels. Support power-off alarm function ,easy for link problem detection Support broadcasting storm resistance function Support port isolation between different ports Support ACL and SNMP to configure data packet filter flexibly Specialized design for system breakdown prevention to maintain stable system Support dynamic distance calculation on EMS online Support RSTP,IGMP Proxy |
|||
Dimension |
440*280*44(mm*mm*mm) |
|||
Weight |
4.2kg |
4.5kg |
||
Power Supply |
220VAC |
AC: 90V~240V,47/63Hz |
||
-48DC |
DC:-36V~-72V |
|||
Power Consumption |
30W |
45W |
||
Operating Environment |
Working Temperature |
0~50℃ |
||
Storage Temperature |
-40~85℃ |
|||
Relative Humidity |
5~90%(non-condensing) |
|||
